Oceľový plech ASTM A387 TRIEDA 12 triedy 1

ASTM A387 Grade 12 Class 1 je doska z chróm-molybdénovej (Cr-Mo) legovanej ocele, ktorá sa primárne používa pre zvárateľné tlakové nádoby a priemyselné kotly určené na prevádzku pri zvýšených teplotách. Patrí do rodiny ocelí, ktoré vyrovnávajú koróznu odolnosť chrómu s vysokou pevnosťou a tepelnou odolnosťou molybdénu.

spracovanie

1. Rezanie a tvarovanie

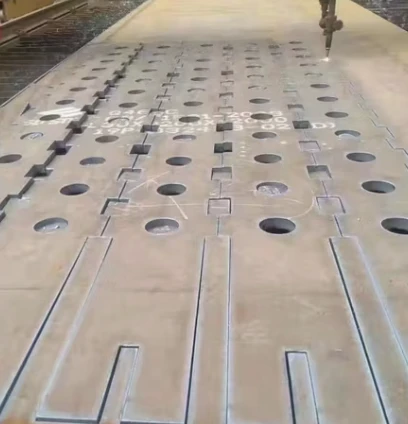

Rezanie: Bežné sú metódy tepelného rezania, ako je kyslík-acetylén, plazma alebo laser. Kvôli obsahu chrómu-molybdénu však rezné hrany stvrdnú. Pred zváraním je povinné zbrúsiť tepelne-ovplyvnenú zónu (HAZ) (zvyčajne 1–2 mm).

Tvárnenie za studena: Oceľ triedy 1 má dobrú ťažnosť. Ak deformácia za studena presiahne 5 %, vo všeobecnosti sa odporúča-tepelné spracovanie na uvoľnenie napätia.

Formovanie za tepla: Zvyčajne sa vykonáva medzi 900 °C a 1100 °C. Ak teplota tvarovania prekročí teplotu popúšťania materiálu, musí sa zopakovať celý cyklus normalizácie a popúšťania, aby sa obnovili mechanické vlastnosti.

2. Príprava hrán (skosenie)

Mechanické obrábanie (frézky alebo úkosovacie stroje) sa uprednostňuje pred tepelným rezaním, aby sa zabezpečila presnosť a zabránilo sa mikro-trhlinám.

Po skosení by sa malo vykonať testovanie penetráciou kvapaliny (PT) alebo testovanie magnetických častíc (MT), aby sa zabezpečilo, že okraj je bez laminácií alebo defektov.

3. Proces zvárania (zásadný krok)

Tento materiál vyžaduje prísne dodržiavanie špecifikácie postupu zvárania (WPS):

Predhrievanie: Je nevyhnutné, aby sa zabránilo praskaniu-vodíkom. Pre stupeň 12 sa teplota predhrievania zvyčajne pohybuje od 150 °C do 250 °C (300 °F až 480 °F), v závislosti od hrúbky dosky.

Prídavné kovy: Používajte elektródy alebo drôty s nízkym obsahom vodíka{0}}, ktoré zodpovedajú chemickému zloženiu, ako napríklad E8018-B2 (SMAW) alebo ER80S-B2 (GMAW/GTAW).

Interpass Teplota: Musí sa udržiavať v špecifikovanom rozsahu (zvyčajne nepresahujúcom 300 °C), aby sa zabránilo rastu zŕn.

4. Po-tepelnom spracovaní zvaru (PWHT)

PWHT je povinné pre stupeň 12 na zníženie zvyškového napätia a temperovanie martenzitu v HAZ:

Teplota namáčania: Typicky medzi 620 °C a 700 °C (1150 °F až 1300 °F).

Doba držania: Zvyčajne 1 hodina na 25 mm (1 palec) hrúbky.

Rýchlosť ochladzovania: Riadené chladenie (často v peci) je potrebné na zabránenie novým tepelným napätiam.

5. Ne-deštruktívne testovanie (NDT)

Objemová kontrola: 100% rádiografické testovanie (RT) alebo ultrazvukové testovanie (UT) je štandardom pre zvary tlakových nádob.

Kontrola povrchu: Je potrebné vykonať MT alebo PTpoPWHT na kontrolu akéhokoľvek oneskoreného praskania.

6. Overenie mechanických vlastností

Výrobné skúšobné platne: Pre kritické projekty sa skúšobné kupóny podrobujú skúškam v ťahu a ohybe, aby sa overilo, či si konečný produkt zachováva rozsah pevnosti v ťahu triedy 1 380–550 MPa (55–80 ksi).

Primárne priemyselné aplikácie

Rafinácia ropy a zemného plynu:

Používa sa pre vysokoteplotné{0}}potrubia, rozdeľovače, zberače a separačné nádoby prepravujúce horúce kvapaliny alebo plyny. Vďaka svojej odolnosti voči oxidácii je vhodný do kyslých prevádzkových prostredí, kde je prítomný vodík alebo sírovodík.

Petrochemické spracovanie:

Výroba chemických reaktorov, akumulátorov a technologických nádob, kde sa vyžaduje tepelná stabilita, ale podmienky nie sú také extrémne ako tie, ktoré si vyžadujú vyššie-chrómy, ako je trieda 22.

Generovanie energie:

Komponenty pre priemyselné kotly a tepelné elektrárne vrátane bubnov kotlov, parovodov a vysokotlakových{0}}parných nádob.

Zariadenie na prenos tepla:

Keďže má vyššiu tepelnú vodivosť ako trieda 11, je vysoko účinný na použitie v plášťových-a{2}}trubkových výmenníkoch tepla, ohrievačoch a chladičoch.

Kontaktujte teraz

Ak máte požiadavky na projekt pre ASTM A387 Grade 12 Class 1, uvítame vašu otázku. GNEE udržiava veľký inventár bežne používaných ocelí s vysokou pevnosťou podľa vášho výberu. Pre podrobné mechanické vlastnosti, chemické zloženie a technické údaje, ako aj bezplatné vzorky, prosím, ihneď kontaktujte našu továreň. Ponúkame konkurencieschopné ceny, stabilnú kvalitu a profesionálne služby. E-mail:beam@gneesteelgroup.com.

Na čo sa primárne používa oceľ ASTM A387 Grade 12 Class 1?

ASTM A387 Grade 12 Class 1 je doska z chróm-molybdénovej zliatiny ocele určená pre aplikácie v tlakových nádobách a kotloch. Bežne sa používa v rafinériách, petrochemických závodoch a zariadeniach na výrobu energie, kde existujú zvýšené teploty a korozívne podmienky. Materiál ponúka dobrú pevnosť pri tečení a odolnosť proti oxidácii, vďaka čomu je vhodný pre zberače, tlakové nádoby a výmenníky tepla pracujúce pri stredných až vysokých teplotách. Jeho tepelne-spracovanie zaisťuje konzistentné mechanické vlastnosti a zvárateľnosť.

Aké sú kľúčové požiadavky na chemické zloženie pre ASTM A387 Grade 12 Class 1?

ASTM A387 Grade 12 Class 1 typicky obsahuje približne 0,50 – 0,90 % chrómu a 0,45 – 0,65 % molybdénu spolu s kontrolovaným množstvom uhlíka, mangánu, kremíka, fosforu a síry. Tieto prvky prispievajú k jej vysokej-pevnosti a odolnosti voči tečeniu. Obsah uhlíka je obmedzený, aby sa zlepšila zvárateľnosť a znížilo sa riziko stvrdnutia v tepelne-ovplyvnenej oblasti. Chemické zloženie je starostlivo vyvážené, aby spĺňalo požiadavky na mechanické vlastnosti špecifikované v norme ASTM.

Aké sú typické mechanické vlastnosti ASTM A387 Grade 12 Class 1?

ASTM A387 Grade 12 Class 1 má vo všeobecnosti minimálnu pevnosť v ťahu 415–585 MPa a minimálnu medzu klzu 205 MPa. Vykazuje dobrú ťažnosť s predĺžením okolo 22 % alebo viac. Oceľ má tiež vynikajúcu húževnatosť, najmä keď je normalizovaná a temperovaná, čo pomáha predchádzať krehkému lomu pri aplikáciách tlakových nádob. Vďaka týmto vlastnostiam je vhodný na použitie v{10}}vysokoteplotných a{11}}tlakových prostrediach, kde je spoľahlivosť rozhodujúca.

Aké tepelné spracovanie je potrebné pre ASTM A387 Grade 12 Class 1?

ASTM A387 Grade 12 Class 1 sa zvyčajne dodáva v normalizovanom a temperovanom stave. Normalizácia zahŕňa zahriatie ocele na teplotu približne 890 – 940 °C, po ktorom nasleduje vzduchové chladenie, ktoré zjemňuje štruktúru zŕn a zlepšuje pevnosť. Popúšťanie sa potom vykonáva pri 595–650 °C, aby sa znížila tvrdosť, zvýšila húževnatosť a uvoľnilo sa zvyškové napätie. Toto tepelné spracovanie zabezpečuje konzistentné mechanické vlastnosti a dobrú zvárateľnosť pri výrobe tlakových nádob.

Aká je maximálna prevádzková teplota pre ASTM A387 Grade 12 Class 1?

ASTM A387 Grade 12 Class 1 sa bežne používa v aplikáciách s prevádzkovými teplotami do približne 593 °C. Jeho zliatina chróm-molybdénu poskytuje dobrú odolnosť proti oxidácii a pevnosť pri tečení pri zvýšených teplotách. Dlhodobé-vystavenie tejto teplote však môže znížiť jej mechanické vlastnosti a zvýšiť riziko deformácie pri tečení. Dizajnéri sa často odvolávajú na smernice ASME pre kotly a tlakové nádoby, aby určili prípustné hodnoty napätia pri špecifických teplotách pre bezpečnú prevádzku.

Je ASTM A387 Grade 12 Class 1 vhodný na zváranie?

Áno, ASTM A387 Grade 12 Class 1 sa všeobecne považuje za zvárateľné pomocou bežných zváracích procesov, ako sú SMAW, GMAW, FCAW a SAW. Odporúča sa správne predhriatie a tepelné spracovanie po-zváraní, aby sa predišlo praskaniu spôsobenému vodíkom-a znížila tvrdosť v tepelne-ovplyvnenej oblasti. Teploty predhrievania sa zvyčajne pohybujú od 150 do 260 °C v závislosti od hrúbky plechu a postupu zvárania. PWHT pri teplote okolo 600 °C pomáha obnoviť húževnatosť a zmierniť zvyškové napätia, čím zaisťuje integritu zváraných tlakových nádob.

Aké normy sa bežne spájajú s ASTM A387 Grade 12 Class 1?

ASTM A387 Grade 12 Class 1 sa často používa v spojení s ASME Kódexom kotlov a tlakových nádob, najmä sekciou VIII pre tlakové nádoby a sekciou I pre kotly. Môže sa naň odvolávať aj v normách API pre zariadenia rafinérií a petrochemické aplikácie. Materiál je vyrobený a testovaný podľa ASTM A387, ktorý špecifikuje požiadavky na chemické zloženie, mechanické vlastnosti, tepelné spracovanie a nedeštruktívne testovanie. Tieto normy zabezpečujú, že oceľ spĺňa potrebné kritériá kvality a výkonu.

Aké sú bežné formy produktov ASTM A387 Grade 12 Class 1?

ASTM A387 Grade 12 Class 1 sa primárne vyrába ako oceľové platne na výrobu tlakových nádob. Je k dispozícii v rôznych hrúbkach a šírkach, aby vyhovoval rôznym požiadavkám na dizajn. V niektorých prípadoch môže byť dodávaný aj ako výkovky alebo odliatky pre špecializované komponenty. Dosky sa zvyčajne režú, tvarujú a zvárajú na výrobu tlakových nádob, výmenníkov tepla a iných vysokoteplotných-zariadení. Materiál je dostupný aj v kalených a temperovaných podmienkach pre špecifické aplikácie.

Aké opatrenia na kontrolu kvality sa uplatňujú pri výrobe ASTM A387 Grade 12 Class 1?

Počas výroby podliehajú platne ASTM A387 Grade 12 Class 1 prísnej kontrole kvality, vrátane chemickej analýzy na overenie obsahu zliatiny, mechanického testovania na zabezpečenie pevnosti a húževnatosti a monitorovania tepelného spracovania na potvrdenie správnej normalizácie a temperovania. Na zistenie vnútorných defektov sa vykonáva nedeštruktívne testovanie, ako je ultrazvuková kontrola. Výrobcovia tiež vedú podrobné záznamy o výrobe a testovaní, aby splnili požiadavky ASTM a ASME. Tieto opatrenia pomáhajú zabezpečiť konzistentnú kvalitu a spoľahlivosť pre kritické aplikácie.

Aké sú odporúčania na skladovanie a manipuláciu s platňami ASTM A387 Grade 12 Class 1?

Platne ASTM A387 Grade 12 Class 1 by sa mali skladovať na suchom, krytom mieste, aby sa zabránilo vlhkosti a korózii. Mali by byť umiestnené na drevených lyžinách, aby sa zabránilo kontaktu so zemou a potenciálnemu znečisteniu. Počas manipulácie je potrebné dbať na to, aby nedošlo k poškriabaniu, ryhovaniu alebo inému poškodeniu povrchu, ktoré by mohlo ohroziť integritu materiálu. Platne by sa mali zdvíhať pomocou vhodných popruhov a svoriek, aby sa zabránilo deformácii. Správne skladovanie a manipulácia pomáha udržiavať kvalitu materiálu pred výrobou.

Aké sú bežné výrobné procesy pre ASTM A387 Grade 12 Class 1?

Dosky ASTM A387 triedy 12 triedy 1 sa bežne vyrábajú pomocou procesov, ako je rezanie, tvarovanie, valcovanie a zváranie. Plazmové alebo kyslíkové -palivové rezanie sa používa na tvarovanie dosiek, zatiaľ čo valcovanie a lisovanie sa používa na vytváranie zakrivených častí pre tlakové nádoby. Zváranie sa vykonáva pomocou kompatibilných prídavných materiálov a správnych postupov predhrievania a PWHT. Po výrobe sa často vykonáva ne-deštruktívne testovanie, aby sa zabezpečila integrita zvarov a celkovej konštrukcie. Tieto procesy musia byť v súlade s ASME a špecifikáciami zákazníka.

Aké sú požiadavky na kontrolu ASTM A387 Grade 12 Class 1 po výrobe?

Po výrobe sú komponenty ASTM A387 Grade 12 Class 1 typicky kontrolované na rozmerovú presnosť, kvalitu zvaru a integritu materiálu. Vizuálna kontrola sa vykonáva na kontrolu povrchových defektov, zatiaľ čo ultrazvukové, rádiografické alebo magnetické testovanie častíc sa môže použiť na preskúmanie zvarov a základného materiálu. Môže sa vykonať aj testovanie tvrdosti, aby sa zabezpečilo, že tepelné spracovanie bolo účinné a že v tepelne-ovplyvnenej zóne nie je nadmerná tvrdosť. Tieto kontroly pomáhajú overiť súlad s požiadavkami na dizajn a kód.
